蜂窩活性炭成型生產(chǎn)線都需要什么設(shè)備？
- 字號(hào) + -
蜂窩活性炭由于原材料的差異（其中以寧夏太西煤為最優(yōu)原材料）、添加粘合劑的不同，對(duì)蜂窩活性炭成品比重會(huì)產(chǎn)生一定影響。比重的另一重要影響因素是耐水蜂窩活性炭和非耐水蜂窩活性炭的差別。相同碘值的情況下耐水蜂窩活性炭因?yàn)橹谱鞴に嚨牟煌w密度會(huì)比非耐水蜂窩活性炭減少0.05-0.07g/ml。另外在制作過(guò)程中的模具磨損，拌料的均勻與否都會(huì)對(duì)比重產(chǎn)生一定的影響。一般的是碘值越低的活性炭比重越大，碘值越高的活性炭比重越小。
(1)液化爐:在液化爐中的氣體來(lái)自炭化設(shè)備排除的氣體，并在這次液化。
(2)加熱爐:經(jīng)過(guò)此爐連接炭化爐從外部加熱。
(3)攪拌機(jī):經(jīng)過(guò)攪拌設(shè)備使活性炭按章程速度轉(zhuǎn)動(dòng)攪拌，可使炭化和活化過(guò)程中的活性炭受熱平均。
(4)活化爐:外表雷同于炭化爐，于炭化爐的功效差異的是可以使活性炭加熱到較高溫度。
(5)炭化爐:外表是垂直安裝于地面的一個(gè)圓柱體，并有進(jìn)料口和出料口。
1、整體擠壓成型法

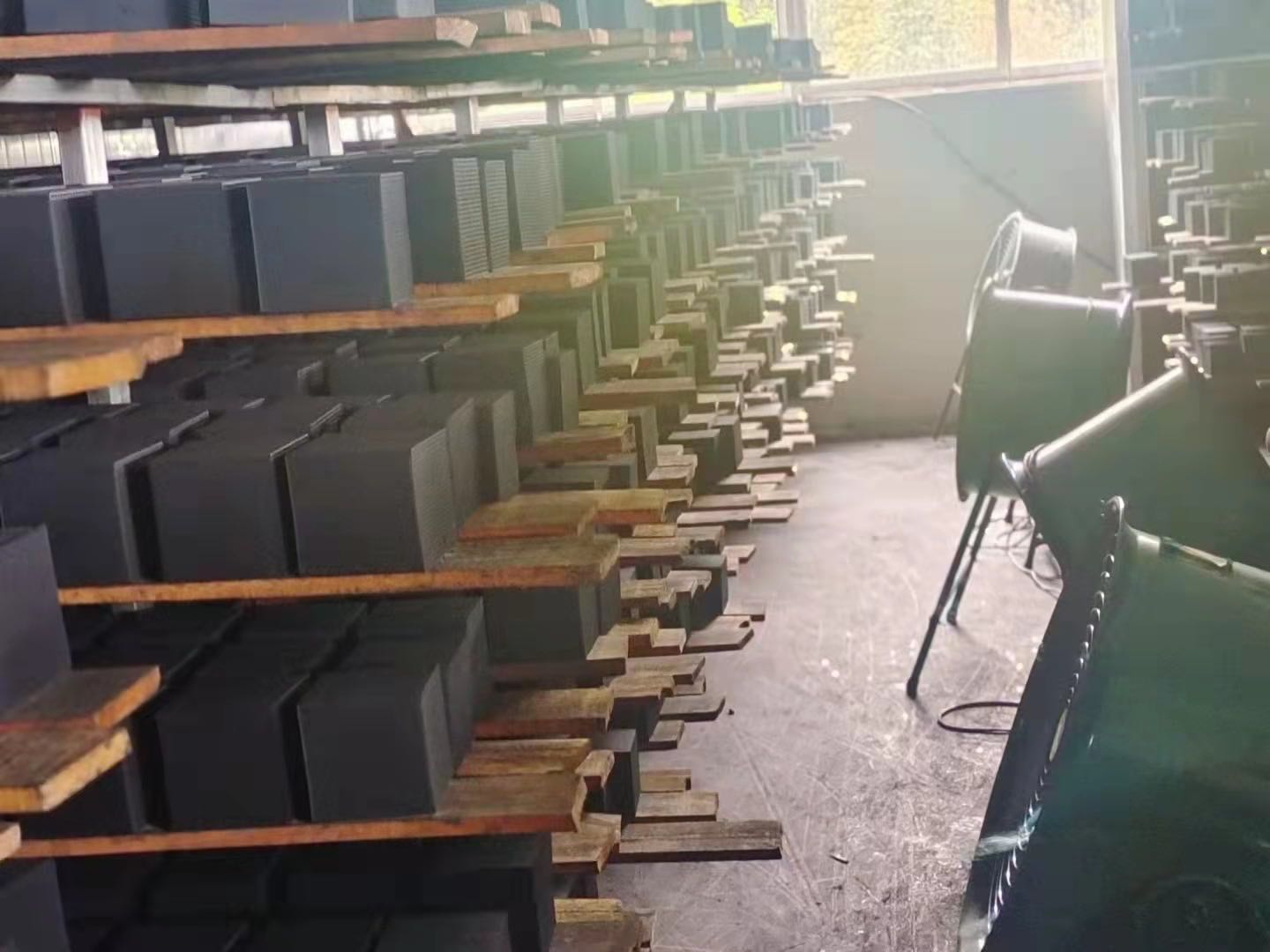

擠出成型是目前國(guó)內(nèi)外制備蜂窩活性炭普遍采用的一種成型方法。這種方法是將含炭材料、黏結(jié)劑和無(wú)機(jī)添加劑混合后通過(guò)模具擠壓成型，然后將成形體在一定溫度下干燥，固化使塊狀結(jié)構(gòu)穩(wěn)定，最后進(jìn)行炭化（炭化主要在惰性氣體下進(jìn)行，常用的惰性氣體是氮?dú)猓罨ɑ罨煞譃槲锢砘罨突瘜W(xué)活化，常用的物理活化劑有二氧化碳、水蒸氣和氧氣，化學(xué)活化劑有氯化鋅、磷酸和氫氧化鉀）。
可用于制備擠出成型蜂窩活性炭的含炭材料有酚醛樹(shù)脂、活性炭、焦炭粉等。該方法制備的蜂窩活性炭由于其結(jié)構(gòu)可調(diào)性較好，并能靈活調(diào)控孔徑分布、孔密度和機(jī)械強(qiáng)度，在工業(yè)中使用的較為廣泛。
根據(jù)擠出成型所運(yùn)用的原材料不同，可將此工藝分為3種。
①直接用炭質(zhì)前驅(qū)體進(jìn)行成型，然后經(jīng)過(guò)干燥、炭化及活化制得蜂窩活性炭。
該方法在進(jìn)行炭質(zhì)前驅(qū)體成型時(shí)，原料與黏結(jié)劑的使用會(huì)根據(jù)不同條件確定。當(dāng)使用無(wú)黏性或弱黏性原料時(shí)，可在原料中添加黏結(jié)劑，常用的黏結(jié)劑，如：甲基纖維素、酚醛樹(shù)脂、煤焦油等。將原料與黏結(jié)劑混勻后，將其捏合、擠壓，從而制備出完整的蜂窩體結(jié)構(gòu)。當(dāng)使用黏結(jié)性較強(qiáng)的原料時(shí)，可以不添加黏結(jié)劑，直接添加水，經(jīng)過(guò)混合、捏合、擠壓便可制備出成型的蜂窩體結(jié)構(gòu)，這種方法雖然沒(méi)有添加黏結(jié)劑，但是利用具有黏結(jié)劑的原料，在炭化時(shí)，原料可在熱解階段形成氣-固-液三相膠質(zhì)體，將原料相互黏結(jié)成塊，起到高溫黏結(jié)劑的作用。目前配煤法是研究比較多的無(wú)添加黏結(jié)劑制備蜂窩活性炭的方法。
②以粉末狀活性炭經(jīng)過(guò)成型、干燥、炭化和活化，制備蜂窩活性炭。
此方法是以活性炭炭粉為原料，添加黏結(jié)劑、粘土等，經(jīng)過(guò)混合、捏合和擠壓等工序制備蜂窩活性炭。此法制備的蜂窩活性炭只需在較低溫度下熱處理就可以（一般在300℃以下），所制得的蜂窩活性炭比表面積損失小、燒失率小、機(jī)械強(qiáng)度高。由于不需要炭化、活化等工序，制備方法簡(jiǎn)單，耗能少，因此在工業(yè)生產(chǎn)中的應(yīng)用潛力巨大。
③混合原料經(jīng)成型、干燥、炭化和活化制備得到蜂窩活性炭。
將幾種炭前驅(qū)體混合均勻后添加少量或不添加黏結(jié)劑，經(jīng)過(guò)捏合，擠壓出蜂窩體，再經(jīng)炭化、活化制備出蜂窩活性炭。該方法相對(duì)復(fù)雜，但由于原料來(lái)源性廣，是制備特種活性炭使用較多的技術(shù)路線。
涂炭法是以蜂窩陶瓷為載體，在其上面涂載液體含炭物質(zhì)，經(jīng)過(guò)干燥、炭化以及活化等工序制備的蜂窩活性炭。
具體可分為兩步：
①蜂窩陶瓷的制備。將原料與粘結(jié)劑混合均勻后，加水捏合成具有較高可塑性的泥料，將此泥料通過(guò)模具擠出成型，然后通過(guò)干燥，最后在高溫下煅燒成多孔結(jié)構(gòu)。常用于制備蜂窩陶瓷的材料有堇青石、三氧化二鋁、粘土、莫來(lái)石等。
②含炭材料的涂載。將制備好的多孔陶瓷浸入液體含炭材料中，如：酚醛樹(shù)脂、聚乙烯、煤焦油、瀝青等，浸入其中一段時(shí)間后經(jīng)過(guò)干燥、固化、炭化和活化從而制得具有蜂窩狀結(jié)構(gòu)的炭材料。
利用涂載法制備的蜂窩活性炭繼承了蜂窩陶瓷強(qiáng)度高、孔隙大、壓降低的優(yōu)點(diǎn)，使其較適合作為化學(xué)反應(yīng)的催化劑載體。但是涂載法制得的蜂窩活性炭是由蜂窩骨架和含炭材料組合而成，耐磨性較差，在工業(yè)應(yīng)用中易出現(xiàn)炭質(zhì)涂層成片脫落，堵塞載體通道，使壓降急劇升高等問(wèn)題。因此，涂載法在工業(yè)中的應(yīng)用受到很大限制。
